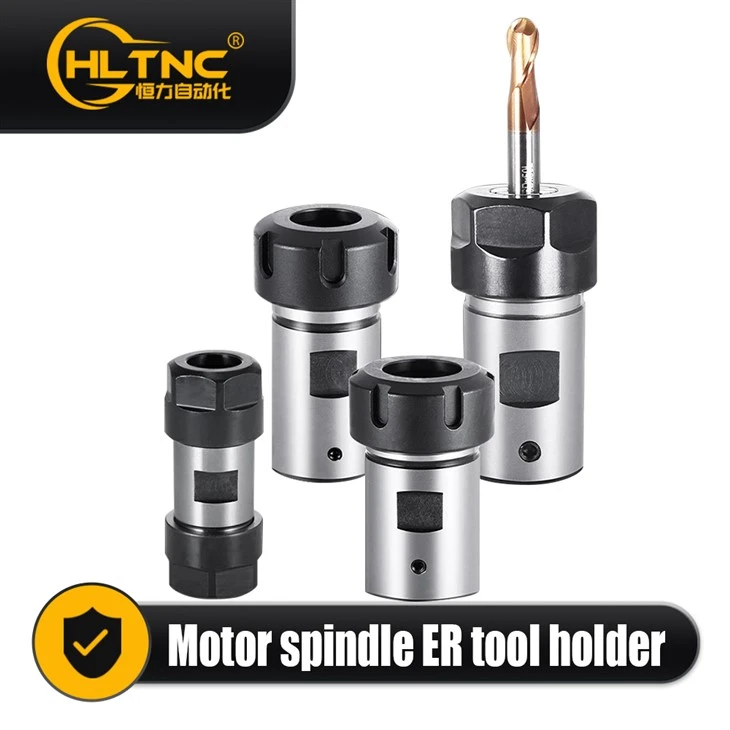

Spil gereedschaphouder

De spilgereedschaphouder die de spil en het snijgereedschap verbindt. Het is gesmeed uit 40CrMnTi-gelegeerd staal en is vacuüm-warmte-behandeld. Het is compatibel met de ER8-ER32-specificaties, met een klembereik van 1-20 mm en een nauwkeurigheid van 0,005 mm. De schroefdraden zijn glad en gemakkelijk te vergrendelen, waardoor een stabiele herhaalde klemming wordt gegarandeerd; sommige modellen hebben geen verwarming nodig voor de installatie. Het wordt geleverd met een spantang en moer, geschikt voor graveermachines en bewerkingscentra, en kan metaal, hout, acryl, enz. verwerken.

Aanvraag sturen

product Introductie

Als kernconnector tussen de motorspindel en snijgereedschappen is despil gereedschapshoudervanLishui Stad Hengli Automation Technology Co., LTDkan verschillende gereedschappen stabiel vastklemmen. Het is compatibel met doe-het-zelf-graveermachines, water-gekoelde spilmotoren, hoge- spilmotoren voor houtbewerking en andere apparatuur, en ondersteunt multi- materiaalverwerking zoals metaalgraveren, PCB-verwerking, acrylsnijden, houtfrezen en jadesnijden. Het is een belangrijk hulpmiddel voor nauwkeurige verwerking en handmatige creatie.

Despil gereedschapshouderis gesmeed uit 40CrMnTi-gelegeerd staal van hoge kwaliteit, onderworpen aan een vacuümwarmtebehandeling en afschrikharding, met zowel een hoge stijfheid als taaiheid. De schroefdraad is glad en gemakkelijk vast te zetten zonder te verschuiven, met herhaalde klemnauwkeurigheid tot 0,005 mm (hoge-precisietype). Het dubbel-model kan zonder verwarming worden geïnstalleerd en kan worden aangepast aan verschillende motorasspecificaties van 4 mm tot 7 mm. De volledige ER8-ER32-serie bestrijkt een klembereik van 1-20 mm en voldoet aan de behoeften van verschillende gereedschappen. Uitgerust met duidelijke installatierichtlijnen, is de bediening eenvoudig voor beginners, waardoor schade aan componenten effectief wordt vermeden, en de duurzaamheid is veel beter dan die van gewone gereedschapshouders.

Despil gereedschapshoudervanLishui Stad Hengli Automation Technology Co., LTDbereikt een stijve verbinding tussen het gereedschap en de spil door middel van een conische perspassing: het staartgat van de gereedschapshouder past precies bij de motorspindel, gefixeerd door draadvergrendeling of spantangspanning om het motorvermogen soepel op het gereedschap over te brengen. Door gebruik te maken van de elastische vervormingseigenschappen van de ER-spantang, wordt de schacht van het gereedschap gelijkmatig omwikkeld wanneer deze is vergrendeld, waardoor coaxialiteit en stabiliteit wordt gegarandeerd tijdens rotatie op hoge- snelheid, waardoor de verwerkingsnauwkeurigheid wordt gegarandeerd.

Aanpassingsvermogen voor meerdere- scènes, flexibel en handig: De dubbel-koppigespil gereedschapshouderkan zonder verwarming worden geïnstalleerd en kan worden aangepast aan verschillende motorasspecificaties, zoals 4-7 mm. Het bestrijkt de volledige modellen uit de ER8-ER32-serie met een klembereik van 1-20 mm en past gemakkelijk bij verschillende motoren en gereedschappen, waardoor aan uiteenlopende verwerkingsbehoeften wordt voldaan.

Hoge-stabiele rotatie, uitstekende precisie: Gesmeed uit 40CrMnTi-gelegeerd staal, verwerkt door vacuümwarmtebehandeling en afschrikhardingstechnologie, heeft het uitstekende dynamische balansprestaties en geen trillingen tijdens werking op hoge- snelheid. Het hoge-precisietype heeft een herhaalde klemnauwkeurigheid van 0,005 mm, waardoor een glad bewerkingsoppervlak wordt gegarandeerd en de levensduur van het spindellager wordt verlengd.

Sterk, sterk en duurzaam: Gesteund door materialen van hoge-kwaliteit en geavanceerde processen, heeft de gereedschapshouder de buigweerstand en vervormingssterkte aanzienlijk verbeterd. De draden zijn glad en delicaat en vergrendelen zonder te glijden. Gecombineerd met duidelijke richtlijnen voor het installeren van borgringen, vermindert het de operationele schade en blijft het stabiel tijdens langdurig gebruik-.

Eenvoudig te installeren, beginners-vriendelijk: Uitgerust met een gedetailleerd installatieproces (inclusief montage van spantang en moer, vervanging van gereedschap) en belangrijke voorzorgsmaatregelen, zijn de stappen duidelijk en gemakkelijk te begrijpen en vereisen geen complexe handelingen. Beginners kunnen snel aan de slag, waardoor schade aan componenten effectief wordt vermeden.

3. Specificaties en selectie

Modelcodeanalyse:C16 - ER11 - 35L - 5

Schema bladsteel-Buisklemmodel-Meslengte-Staartopening

ER-model	Serie voorbeeld	Klembereik	Toepasselijke motoras
ER8	C12-ER8-serie	1-5 mm	5-30 mm (na verwarming)
ER11	C16-ER11-serie	1-7 mm	4-7 mm (tweekoppig, geen verwarming)
ER16	C20-ER16-, C22-ER16-serie	1-10 mm	5-30 mm (na verwarming)
ER20	C25-ER20-, C27-ER20-serie	1-13 mm	5-30 mm (na verwarming)
ER25	C32-ER25-serie	1-16 mm	5-30 mm (na verwarming)
ER32	C40-ER32-serie	1-20 mm	5-30 mm (na verwarming)

Selectieaanbevelingen

①Hoge-precisievereisten: Kies de ER hoge-precisiespil gereedschapshouder(bijv. C16-ER11-35L-5) met een nauwkeurigheid van 0,005 mm, geschikt voor matrijsverwerking, productie van precisieonderdelen en andere scenario's.

②Aanpassing van meerdere-scènes: Kies de ER dubbel-koppigspil gereedschapshouder(bijv. ER11 dubbel-model), dat zonder verwarming kan worden geïnstalleerd en zich aanpast aan motorassen van 4-7 mm, geschikt voor doe-het-zelf-graveermachines en verwerkingsbehoeften waarbij meerdere apparatuur kan worden ingeschakeld.

③Reguliere verwerkingsvereisten: Kies de gewone spoedeisende hulpspil gereedschapshoudermet hoge kostenprestaties en sterke stabiliteit, geschikt voor houtbewerking, het snijden van reclamemateriaal en andere algemene precisiescenario's.

④Matching van gereedschapsspecificaties: Selecteer het overeenkomstige ER-model op basis van de gereedschapsschachtdiameter (bijv. ER8 voor gereedschappen van 1-5 mm, ER11 voor gereedschappen van 1-7 mm, ER32 voor gereedschappen van 1-20 mm) om een stevige klemming te garanderen.

Despil gereedschapshoudervanLishui Stad Hengli Automation Technology Co., LTDkan worden gecombineerd met spantangen en moeren uit de ER-serie, geschikt voor motorspindels met een asdiameter van 5-30 mm. Het is volledig compatibel met doe-het-zelf-graveermachines, cirkelvormige snijapparatuur, machines voor het verwerken van reclamemateriaal, enz., en is een praktisch accessoire voor houtbewerking, schimmelvorming, elektronische verwerking en andere scenario's.

Motorspindel: Geschikt voor doe-het-zelf-graveermachines, geschikt voor metaalgraveren, PCB-graveren, acrylgraveren, jade-snijden, enz.

Water-Gekoelde spilmotor voor graveermachines: Kan worden gebruikt voor cirkelvormige snijbewerking.

Hoge-spindel voor houtbewerkingsmotor: Geschikt voor het verwerken van materialen zoals hout, reclamemateriaal, vormmetaal enz.

Lishui Stad Hengli Automation Technology Co., LTDhoudt zich strikt aan de internationale kwaliteitsnormen. Onsspil gereedschapshouderheeft de ISO9001-certificering van het kwaliteitsmanagementsysteem en de CE-certificering doorstaan en voldoet aan de EU RoHS-milieubeschermingseisen. Alle materialen en processen voldoen aan de internationale veiligheids- en milieunormen, waardoor de productkwaliteit en markttoegang worden gegarandeerd.
